販売状況型番概要標準価格
販売中MSD-V41U標準モデル 330,000 円 (税抜)
販売中MSD-V41UCSDVoE出力モデル 405,000 円 (税抜)
販売中MSD-V41UTHDBaseT出力モデル 380,000 円 (税抜)

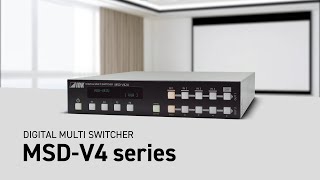

MSD-V4シリーズは、スキャンコンバーター内蔵のデジタルマルチスイッチャーです。
映像入力はHDMI 4系統です。入力された映像信号は最大4K@60に変換してHDMI信号で出力します。MSD-V41UC/V42UCは、HDMIと10GbE(SDVoE)に2分配出力します。MSD-V41UT/V42UTは、HDMIとHDBaseTに2分配出力します。

音声入力はHDMI 4系統とアナログ音声1系統です。入力された音声信号は、デジタル音声とアナログ音声に分配出力します。

LANとRS-232Cから本機を遠隔操作できます。LAN、RS-232C、CEC、またはコンタクトクロージャーに接続された外部機器を制御できます。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • 動き適応型I/P変換
    • スキャンコンバート機能
    • アスペクト保持機能
    • 疑似シームレス切換
    • アンチストーム機能
    • PinP機能
  • 音声
    • 音声A/D、D/A変換機能
    • 音声入出力レベル補正機能
    • リップシンク機能
  • 制御入力
    • RS-232C
    • LAN
    • コマンドコントロール
  • 制御出力
    • 制御コマンド出力機能 (プロジェクター制御など)
    • PJLink対応
    • CECによるシンク機器の電源制御
    • コンタクトクロージャー
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • 全機能設定ブラウザ搭載
    • 入力チャンネル自動切換
    • 映像音声非連動切換対応
    • クロスポイントメモリ機能
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • ボタンロック機能
    • 状態通知
MSD-V41UMSD-V41UCMSD-V41UT
映像音声入力HDMI4系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color
640x480@60 ~ 2560x1600@60 Reduced Blanking
480p、576p ~ 3840x2160@24/25/30/50/59.94/60 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
       4096x2160@24/25/30/50/59.94/60 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
CEC
コネクター: HDMI Type A (19ピン)
最大距離 : 30 m (1080p@60)、12 m (4K@60)
アナログ音声1系統
ステレオL/R
入力インピーダンス: 24 kΩ アンバランス
基準レベル: -10 dBu、最大入力レベル: +10 dBu
コネクター: ターミナルブロック (3ピン)
映像音声出力HDMI1系統
2分配 HDMI/10GbE2分配 HDMI/HDBaseT
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大297 MHz、TMDSデータレート: 最大17.82 Gbps
Deep Color
1024x768@60 ~ 2560x1600@60 Reduced Blanking
480p、576p ~ 3840x2160@24/25/30/50/59.94/60 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
       4096x2160@24/25/30/50/59.94/60 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/192 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
CEC
コネクター: HDMI Type A (19ピン)
最大距離 : 30 m (1080p@60)、12 m (4K@60)
10GbE1系統
2分配 HDMI/10GbE
SDVoE、AES-128
Deep Color
※対応映像信号と音声信号はHDMIと同一
RS-232C/LAN
コネクター: RJ-45
最大距離 : 100 m
ケーブル : CAT6A (STP)
HDBaseT1系統
2分配 HDMI/HDBaseT
HDBaseT、HDCP 1.4/2.2
Deep Color
1024x768@60 ~ 2560x1600@60 Reduced Blanking
480p、576p ~ 3840x2160@24/25/30 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
       4096x2160@24/25/30 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30 bits
※詳細は対応映像信号表を参照
※音声信号はHDMIと同一
RS-232C/LAN/CEC
コネクター: RJ-45
最大距離 : 100 m/150 m (ロングリーチモード使用時)
ケーブル : CAT.5E HDC、CAT5e (UTP/STP)、CAT6 (UTP/STP)
アナログ音声1系統
ステレオL/R
出力インピーダンス: 50 Ω アンバランス
基準レベル: -10 dBu、最大出力レベル: +10 dBu
コネクター: ターミナルブロック (3ピン)
制御I/FRS-232C1系統 コネクター: ターミナルブロック (3ピン)
LAN1系統 10Base-T/100Base-TX (Auto Negotiation)、Auto MDI/MDI-X、コネクター:  RJ-45
コンタクトクロージャー3系統 無電圧接点 定格DC 24 V 1 A、コネクター: ターミナルブロック (6ピン)
機能映像解像度変換、フレームレート変換、シームレス切換 (黒挿入)、画像調整、画質調整、映像合成 (2画面)、ビットマップ表示、出力ごとの映像ミュート、テストパターン
音声音量調整 (入出力)、音声エンベッド、音声ディエンベッド、音声ダウンミックス、リップシンク、テストトーン
制御WEBブラウザー、専用受信コマンド、制御コマンド (64コマンド)、PJLinkコントローラー (Class1)、CEC (シンク機器電源制御)、LANスルー (コネクター: LAN/10GbE/HDBaseT)、CECスルー (コネクター: HDMI/HDBaseT)、状態通知
その他映像音声非連動切換、入力チャンネル自動切換、EDIDエミュレーション、音声入力の許可/禁止、HDCP入力の許可/禁止、ステータス表示、システムチェック、クロスポイントメモリー (9メモリー)、プリセットメモリー (9メモリー)、パターンメモリー (5メモリー)、ラストメモリー、アンチストーム、コネクションリセット、ボタンロック、電源スタンバイ
その他仕様電源DC 12 V 2.0 ADC 12 V 2.6 ADC 12 V 2.4 A
専用ACアダプター: AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 5 A 60.0 W
最大消費電力28 W36 W33 W
外形寸法210 (W) × 42 (H) × 250 (D) mm (突起物含まず)
質量1.7 kg1.8 kg1.7 kg
温度使用範囲:  0°C ~ +40°C、保存範囲:  -20°C ~ +80°C
湿度20% ~ 90% (ただし結露なきこと)
付属品電源コード (1.8 m) × 1、専用ACアダプター (1.2 m) × 1、ターミナルブロック (3ピン) × 3、ターミナルブロック (6ピン) × 1 、ケーブル固定ブラケット × 5、結束バンド × 5
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料バージョンサイズフォーマット
仕様書 MSD-V41U Ver.2.1.00.5 MBPDF
設置ガイド MSD-V41U Ver.1.3.10.6 MBPDF
オペレーションガイド MSD-V41U Ver.2.2.011.5 MBPDF
テクニカルガイド MSD-V41U Ver.2.3.02.5 MBPDF
コマンドガイド MSD-V41U Ver.1.5.01.1 MBPDF
外形寸法図 MSD-V41U 0.9 MBPDF
外形寸法図 MSD-V41U 0.4 MBDXF
外形寸法図 MSD-V41UC 0.9 MBPDF
外形寸法図 MSD-V41UC 0.5 MBDXF
外形寸法図 MSD-V41UT 0.9 MBPDF
外形寸法図 MSD-V41UT 0.5 MBDXF
外形寸法図 MSD-V41U ACアダプター24.0 KBPDF
コマ図 MSD-V41U 0.2 MBDXF/DWG
コマ図 MSD-V41UC 0.2 MBDXF/DWG
コマ図 MSD-V41UT 0.2 MBDXF/DWG
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ(以下「ソフトウェア」)は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ(以下「ソフトウェア」)は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアバージョンサイズフォーマット
マルチスイッチャー設定ソフトウェア Windows 10 (32/64bit) ※ASP.NET Core ランタイム (x86) 6以上、.NET デスクトップランタイム (x86) 6以上がインストールされている環境が必要。
ASP.NET Core ランタイムのインストール方法については、ZIPファイル内のインストールガイドをご参照ください。
Ver.2.5.141.7 MBZIP
制御コマンド設定ツール (旧名称:コマンド編集プログラム) Windows 10 (32/64bit) ※Microsoft .NET Framework 4.6.2 以上がインストールされている環境が必要。
Ver.1.10までの本ソフトウェアを使用している方は、C:\Users\【ユーザー名】\AppData\Local\Temp\CmdEditConfig.txtを削除してからインストールを行ってください。
Ver.1.8.02.7 MBZIP
