販売状況型番標準価格
販売中MSD-S72 500,000 円 (税抜)

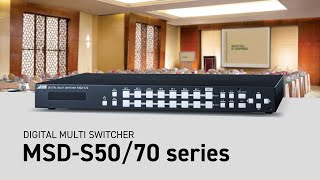

7入力2出力のスキャンコンバーター内蔵デジタルマルチスイッチャーです。
映像入力はデジタル7系統とアナログ2系統を搭載し、HDMI信号、DVI信号、コンポジットビデオ信号、Y/Cビデオ信号、アナログRGB信号およびアナログYPbPr信号の入力が可能です。入力された映像信号は、最大QWXGAまたは1080pの解像度に変換し、HDMI信号とHDBaseT信号に各2分配出力します。出力映像は自由に選択した2つの入力信号を画面合成し、PinPやサイドバイサイドなど画面配置ができます。また、入力映像にビットマップ画像を重ねて出力することができます。

音声入力はデジタル7系統とアナログ3系統を搭載しています。音声出力はデジタル音声とアナログ音声に出力します。入出力は個別に音声レベルを設定できます。リップシンク機能を搭載しているので映像と音声のズレを補正することができます。

制御用通信ポートはRS-232CとLANを装備しており、各種設定を遠隔操作することができます。制御コマンドを登録することで、RS-232C、LAN、CECまたはコンタクトクロージャーから本機に接続された外部機器の制御が可能です。制御コマンドはウェイト機能 (実行待ち) があり、プロジェクターをオフし、クーリング時間経過後に制御コマンドを送信する設定も可能です。
制御コマンドの実行は、フロントパネルのボタン、RS-232CまたはLANからも行え、さらに入力チャンネル切り換え時や電源のオンまたはスタンバイへの移行時にも行うことができます。
特長
  • 映像
    • 最大解像度 QWXGA (RB)、1080p
    • デジタルケーブル補償機能
    • Cat6ケーブルで最大150 m 延長可能 (ロングリーチモード使用時)
    • 動き適応型I/P変換
    • スキャンコンバート機能
    • アスペクト保持機能
    • 疑似シームレス切換
    • A/D変換出力
    • 出力ごとの映像ミュート / オフ
    • アンチストーム機能
    • 2画面合成 (PinP、サイドバイサイドなど)
    • 入力映像にビットマップ画像を重ねて出力
  • 音声
    • 音声A/D、D/A変換機能
    • 音声入出力レベル調整機能
    • リップシンク機能
    • 音声ダウンミックス機能
    • サンプルレートコンバート
  • 制御入力
    • RS-232C
    • LAN
  • 制御出力
    • 制御コマンド出力機能 (プロジェクター制御など)
    • PJLink対応
    • CECによるシンク機器の電源制御
    • コンタクトクロージャー
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • WEBブラウザ制御
    • 入力チャンネル自動切換
    • 映像音声非連動切換対応
    • クロスポイントメモリ機能
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • ボタンロック機能
    • システムチェック機能
    • HDBaseTはRS-232C / LAN / CECに対応
    • HDBaseTステータス表示
    • 電源スタンバイ
項目内容
映像入力信号HDMI / DVI7系統 ※DVI-Iコネクタはアナログとの切り換え使用
HDMI / DVI 1.0
TMDSシングルリンク、HDCP 1.4
TMDSクロック:25 MHz ~ 225 MHz、TMDSデータレート:0.75 Gbps ~ 6.75 Gbps
CEC (HDMIコネクタのみ)
 ※x.v.Color / 3D / ARC / HEC / HDR非対応
ケーブル補償機能、EDIDエミュレート機能
コネクタ:HDMI Type A (19ピン)・メス×5、DVI-I (29ピン)・メス×2
アナログ2系統 ※HDMI / DVIとの切り換え使用
コンポジットビデオ / Y/C / アナログRGB / アナログYPbPrを自動認識
コンポジットビデオ:1.0 V[p-p] / 75 Ω
Y/C:1.0 V[p-p](Y) / 0.286 V[p-p](C) / 75 Ω
アナログRGB:0.7 V[p-p](Sync on Green時1.0 V[p-p]) / 75 Ω
       HS/VS TTLレベル、CS TTLレベル、Sync on Green
アナログYPbPr:1.0 V[p-p](Y) / 0.7 V[p-p](Pb・Pr) / 75 Ω
EDIDエミュレート機能
コネクタ:DVI-I (29ピン)・メス
フォーマットHDMI / DVI
VGA ~ QWXGA (ドットクロック:25 MHz ~ 165 MHz)
 ※WUXGA / QWXGAはReduced Blankingのみ対応
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
アナログ
VGA ~ QWXGA (ドットクロック:25 MHz ~ 165 MHz)
 ※WUXGA / QWXGAはReduced Blankingのみ対応
NTSC / PAL
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
音声入力信号デジタルオーディオ7系統 ※アナログオーディオとの切り換え使用
マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数:32 kHz ~ 192 kHz、量子化ビット数:16 bit ~ 24 bit
基準レベル:-20 dBFS、最大入力レベル:0 dBFS
コネクタ:HDMI Type A (19ピン)・メス×5、DVI-I (29ピン)・メス×2
アナログオーディオ3系統 ※デジタルオーディオとの切り換え使用
ステレオL/R アンバランス信号
入力インピーダンス:24 kΩ
基準レベル:-10 dBu、最大入力レベル:+10 dBu
コネクタ:ターミナルブロック (3ピン)
映像出力信号HDMI / DVI2系統 ※HDBaseTとの分配出力
HDMI / DVI 1.0
TMDSシングルリンク、HDCP 1.4
TMDSクロック:25.175 MHz ~ 202.5 MHz、TMDSデータレート:0.755 Gbps ~ 6.075 Gbps
CEC
 ※x.v.Color / 3D / ARC / HEC / HDR非対応
ケーブル補償機能
コネクタ:HDMI Type A (19ピン)・メス
HDBaseT2系統 ※HDMI / DVIとの分配出力
HDBaseT
HDCP 1.4
CEC
 ※x.v.Color / 3D / ARC / HEC / HDR非対応
RS-232C / LAN
コネクタ:RJ-45
ケーブル:CAT.5E HDC、Cat5e UTP / STP、Cat6 UTP / STPケーブル (T568A / T568Bのストレート結線)
フォーマットVGA / XGA / WXGA (1280x768) / WXGA (1280x800) / Quad-VGA / SXGA /
WXGA (1360x768) / WXGA (1366x768) / SXGA+ / WXGA+ / WXGA++ / UXGA / WSXGA+ /
VESAHD / WUXGA / QWXGA
 ※VESAHD / WUXGA / QWXGAはReduced Blankingで出力
480p / 576p / 720p / 1080i / 1080p
音声出力信号デジタルオーディオ2系統×2分配出力
マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数:32 kHz ~ 192 kHz、量子化ビット数:16 bit ~ 24 bit
基準レベル:-20 dBFS、最大出力レベル:0 dBFS
コネクタ:HDMI Type A (19ピン)・メス×2、RJ-45×2
アナログオーディオ2系統
ステレオL/R アンバランス信号
出力インピーダンス:50 Ω
基準レベル:-10 dBu、最大出力レベル:+10 dBu
コネクタ:ターミナルブロック (3ピン)
ケーブル
最大延長距離
デジタル入力部HDMI / DVI :30 m
デジタル出力部HDMI / DVI:50 m
HDBaseT :100 m、150 m (ロングリーチモード)
外部制御RS-232C1系統 ターミナルブロック (3ピン)
LAN1系統 RJ-45コネクタ 10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI / MDI-X
コンタクトクロージャ3系統 ターミナルブロック (6ピン) 無電圧接点 定格DC 24 V 1 A
外部コントロール外部機器に対してRS-232C / LAN / HDBaseTからのコマンド出力、
コンタクトクロージャによる接点制御、PJLink (class1)、CECによるシンク機器の電源制御
機能映像処理動き適応型I/P変換、アスペクト保持、画像調整 (ブライトネス、コントラスト、表示位置、表示サイズなど)、
疑似シームレス切換、2画面合成 (PinP、サイドバイサイドなど)、パターンメモリ (5 メモリ)、
出力ごとの映像ミュート / オフ、ビットマップ表示
音声処理入力別レベルオフセット調整、出力別レベル調整、リップシンク (最大70 ms)、音声ダウンミックス
その他WEBブラウザー制御、入力チャンネル自動切換、映像音声非連動切換、
クロスポイントメモリ (9メモリ)、プリセットメモリ (8メモリ)、ラストメモリ、アンチストーム、
コネクションリセット、制御コマンド (32コマンド)、ボタンロック、システムチェック、
HDBaseTステータス表示、電源スタンバイ
その他仕様電源電圧AC ~ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz
消費電力約48 W
外形寸法430 (W) × 44 (H) × 300 (D) mm (EIAラック1U、突起物含まず)
質量4.1 kg
温度使用範囲:0 °C ~ +40 °C
保存範囲:-20 °C ~ +80 °C
湿度使用範囲:20 % ~ 90 % (ただし結露なきこと)
保存範囲:20 % ~ 90 % (ただし結露なきこと)
付属品電源コード (1.8 m)、ラック取付金具一式、ケーブル固定ブラケット×7、結束バンド×7、
ターミナルブロック (6ピン)、ターミナルブロック (3ピン)×6
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料バージョンサイズフォーマット
仕様書 MSD-S72 Ver.1.4.00.5 MBPDF
設置ガイド MSD-S72 Ver.1.2.10.6 MBPDF
ユーザーズガイド MSD-S72 Ver.1.4.03.1 MBPDF
コマンドガイド MSD-S72 Ver.1.4.01.6 MBPDF
外形寸法図 MSD-S72 0.9 MBPDF
外形寸法図 MSD-S72 0.7 MBDXF
コマ図 MSD-S72 0.2 MBDXF/DWG
