販売状況型番標準価格
販売中MSD-701AMP 620,000 円 (税抜)
7入力1出力のスキャンコンバーターを搭載したパワーアンプ内蔵デジタルマルチスイッチャーです。
映像入力はデジタル7系統、アナログ2系統を搭載し、HDMI信号、DVI信号、HDBaseT信号、コンポジットビデオ信号、アナログRGB信号およびアナログYPbPr信号の入力が可能です。入力された映像信号は、最大QWXGAまたは1080pの解像度に変換し、HDMI信号とHDBaseT信号に3分配出力します。出力映像は自由に選択した2つの入力信号を画面合成し、PinPやサイドバイサイドなど画面配置ができます。

音声入力はデジタル7系統とアナログ3系統を搭載し、選択した音声信号にライン1系統とマイク1系統をミキシングできます。音声出力はデジタル音声、アナログ音声、2系統のスピーカーに出力します。マイク入力にはコンプレッサー、リミッター、7系統のイコライザー、スピーカー出力にはトーンコントロールで音質調整することができます。

制御用通信ポートはRS-232CとLANを装備しており、各種設定を遠隔操作することができます。制御コマンドを登録することで、RS-232C、LAN、CECまたはコンタクトクロージャーから本機に接続された外部機器の制御が可能です。制御コマンドはウェイト機能 (実行待ち) があり、プロジェクターをオフし、クーリング時間経過後に制御コマンドを送信する設定も可能です。
制御コマンドの実行は、フロントパネルのCOMMANDボタン、RS-232CまたはLANから行えるほか、入力チャンネル切り換え時や電源のオン /スタンバイへの移行時にも行うことができます。外部キースイッチによる電源の起動や、パワーディストリビューターの制御も可能です。

誤操作防止として、カバー付きスタンバイボタン、メニュー操作ボタンカバ―、エリア別ボタンのロック機能、ボリューム操作ロック機能、ボタン長押しによるDISPLAY POWERボタンなどを標準搭載しています。
特長
  • 映像
    • 最大解像度 QWXGA (RB)、1080p
    • Cat6ケーブルで最大150 m 延長可能 (ロングリーチモード使用時)
    • 動き適応型I/P変換
    • スキャンコンバート機能
    • アスペクト保持機能
    • 疑似シームレス切換
    • A/D変換出力
    • 出力ごとの映像ミュート / オフ
    • アンチストーム機能
  • 音声
    • 音声A/D、D/A変換機能
    • 音声入出力レベル補正機能
    • マイク / ライン音量調整
    • ソース音量調整
    • リップシンク機能
    • 音声ダウンミックス機能
    • サンプルレートコンバート
    • 音声ミキシング
    • コンプレッサー
    • リミッター
    • イコライザー (7系統)
    • トーンコントロール
    • フィードバックサプレッサ
    • スピーカー出力 (ハイインピーダンス対応)
  • 画面合成
    • 2画面合成 (PinP、サイドバイサイドなど)
  • 制御入力
    • RS-232C
    • LAN
    • 外部キースイッチ対応
  • 制御出力
    • 制御コマンド出力機能 (プロジェクター制御など)
    • PJLink対応
    • CECによるシンク機器の電源制御
    • コンタクトクロージャー
    • パワーディストリビューター制御
  • その他
    • PoH給電機能 (HDBaseT入力)
    • EDIDエミュレート機能 (コピー機能付)
    • WEBブラウザ制御
    • 入力チャンネル自動切換
    • 映像音声非連動切換対応
    • クロスポイントメモリ機能
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • ボタンロック機能
    • システムチェック機能
    • HDBaseTはRS-232C・LAN・CECに対応
    • 電源スタンバイ
項目内容
映像入力信号HDMI / DVI7系統 ※HDMI / DVI (1系統) はHDBaseTとの切り換え使用
※DVI-Iコネクタはアナログとの切り換え使用
HDMI Deep Color対応 / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応
TMDSクロック:25 MHz ~ 225 MHz、TMDSデータレート:0.75 Gbps ~ 6.75 Gbps
ケーブル補償機能搭載、EDIDエミュレート機能搭載、CEC対応 (HDMIコネクタのみ)
コネクタ:HDMI Type A (19ピン)・メス×5、DVI-I (29ピン)・メス×2
対応フォーマット:
VGA ~ QWXGA (ドットクロック:25 MHz ~ 165 MHz)
 ※WUXGA / QWXGAはReduced Blankingのみ対応しています
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
HDBaseT1系統 ※HDMI / DVIとの切り換え使用
HDBaseT
HDCP 1.4 対応
EDIDエミュレート機能搭載、RS-232C / CEC対応、PoH給電機能搭載 (IEEE 802.3af相当)
コネクタ :RJ-45
ケーブル :CAT.5E HDC、Cat5e UTP / STP、Cat6 UTP / STPケーブル (T568A / T568Bのストレート結線)
      ※PoH給電使用時は、AWG 24より太いケーブルをご使用ください。
対応フォーマット:
VGA ~ QWXGA (ドットクロック:25 MHz ~ 165 MHz)
 ※WUXGA / QWXGAはReduced Blankingのみ対応しています
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
アナログ2系統 ※HDMI / DVIとの切り換え使用
コンポジットビデオ / Y/C / アナログRGB / アナログYPbPrを自動認識
コンポジットビデオ:1.0 V[p-p] / 75 Ω
        Y/C :1.0 V[p-p](Y) / 0.286 V[p-p](C) / 75 Ω
アナログRGB   :0.7 V[p-p](Sync on Green時1.0 V[p-p]) / 75 Ω
            HS/VS TTLレベル、CS TTLレベル、Sync on Green
アナログYPbPr   :1.0 V[p-p](Y) / 0.7 V[p-p](Pb・Pr) / 75 Ω
EDIDエミュレート機能搭載
コネクタ: DVI-I (29ピン)・メス
対応フォーマット:
VGA ~ QWXGA (ドットクロック:25 MHz ~ 165 MHz)
 ※WUXGA / QWXGAはReduced Blankingのみ対応しています
NTSC / PAL
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
音声入力信号デジタルオーディオ7系統 ※HDMI / DVI (1系統) はHDBaseTとの切り換え使用
マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数:32 kHz ~ 192 kHz、量子化ビット数:16 bit ~ 24 bit
基準レベル:-20 dBFS、最大入力レベル:0 dBFS
コネクタ:HDMI Type A (19ピン)・メス×5、RJ-45×1、DVI-I (29ピン)・メス×2
アナログオーディオ3系統
ステレオL/R バランス / アンバランス信号
入力インピーダンス:48 kΩ バランス / 24 kΩ アンバランス
基準レベル:-10 dBu、最大入力レベル:+10 dBu
コネクタ:ターミナルブロック (5ピン)
ライン1系統
ステレオL/R バランス / アンバランス信号
入力インピーダンス:48 kΩ バランス / 24 kΩ アンバランス
基準レベル:0 dBu ~ -40 dBu、最大入力レベル:+10 dBu
コネクタ:ターミナルブロック (5ピン)
マイク1系統
モノラル バランス/アンバランス信号
入力インピーダンス:10 kΩ以上
基準レベル:0 dBu ~ -60 dBu、最大入力レベル:+10 dBu
コネクタ:ターミナルブロック (3ピン)
映像出力信号HDMI / DVI1系統×2分配出力 ※HDBaseTとの分配出力
HDMI Deep Color対応 / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応
TMDSクロック:27 MHz ~ 202.5 MHz、TMDSデータレート:0.81 Gbps ~ 6.075 Gbps
ケーブル補償機能搭載、CEC対応
コネクタ:HDMI Type A (19ピン)・メス ×2
HDBaseT1系統 ※HDMI / DVIとの分配出力
HDBaseT
HDCP 1.4 対応
RS-232C / LAN / CEC対応
コネクタ:RJ-45
ケーブル:CAT.5E HDC 、Cat5e UTP / STP、Cat6 UTP / STPケーブル (T568A / T568Bのストレート結線)
対応フォーマットVGA / XGA / WXGA (1280x768) / WXGA (1280x800) / Quad-VGA / SXGA /
WXGA (1360x768) / WXGA (1366x768) / SXGA+ / WXGA+ / WXGA++ / UXGA / WSXGA+ /
VESAHD / WUXGA / QWXGA
 ※VESAHD / WUXGA / QWXGAはReduced Blankingで出力します
480p /576p / 720p / 1080i / 1080p
音声出力信号デジタルオーディオ1系統×3分配出力
マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数:32 kHz ~ 192 kHz、量子化ビット数:16 bit ~ 24 bit
基準レベル:-20 dBFS、最大出力レベル:0 dBFS
コネクタ:HDMI Type A (19ピン)・メス ×2、RJ-45
アナログオーディオ1系統
ステレオL/R バランス / アンバランス信号
出力インピーダンス:100 Ω バランス / 50 Ω アンバランス
基準レベル:-10 dBu、最大出力レベル:+10 dBu
コネクタ:ターミナルブロック (5ピン)
スピーカー出力11系統
ステレオL/R
負荷インピーダンス:4 Ω ~ 16 Ω、100 W + 100 W (4 Ω 1 kHz)
コネクタ:ターミナルブロック 5.08mm (4ピン)
スピーカー出力21系統 ※ステレオL/Rとモノラル (ハイインピーダンス出力) との切り換え使用
[ステレオL/R]
 負荷インピーダンス:4 Ω ~ 16 Ω、100 W + 100 W (4 Ω 1 kHz)
 コネクタ:ターミナルブロック 5.08mm (4ピン)
[モノラル]
 ハイインピーダンス出力
 負荷インピーダンス: 200 Ω ~ 10 kΩ、50 W (200 Ω 100 Vライン)
 コネクタ:ターミナルブロック 5.08mm (2ピン)
ケーブル最大延長距離デジタル入力部HDMI / DVI :30 m
HDBaseT :100 m、150 m (ロングリーチモード)
デジタル出力部HDMI / DVI :50 m
HDBaseT :100 m、150 m (ロングリーチモード)
外部制御RS-232C2系統 ターミナルブロック (3ピン)
LAN1系統 RJ-45コネクタ 10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI / MDI-X
コンタクトクロージャ6系統 ターミナルブロック(6ピン) ×2 無電圧接点 定格DC 24 V 1A
リモートリモート イン 1 :解放電圧 DC 5 V、短絡電流 0.5 mA、外部キースイッチ対応
リモート イン 2 :検出電圧 DC 5 V ~ DC 30 V、非常放送用遮断信号対応
リモート アウト :無電圧接点 N.C. / N.O.、定格DC 24 V 1A、パワーディストリビューター制御
コネクタ:ターミナルブロック (8ピン)
外部コントロール外部機器に対してRS-232C / LAN / HDBaseTからのコマンド出力、コンタクトクロージャによる接点制御、PJLink (class1) 対応、CECによるシンク機器の電源制御
機能映像処理動き適応型I/P変換、アスペクト保持、画像調整 (ブライトネス、コントラスト、表示位置、表示サイズなど)、疑似シームレス切換、2画面合成 (PinP、サイドバイサイドなど)、パターンメモリー (5 メモリー)、出力ごとの映像ミュート / オフ
音声処理入力別レベルオフセット調整、出力別レベル調整、マイク / ライン音量調整、ソース音量調整、リップシンク (最大256 ms)、音声ダウンミックス、音声ミキシング、コンプレッサー、リミッター、イコライザー (7系統)、トーンコントロール、フィードバックサプレッサ
その他WEBブラウザー制御、入力チャンネル自動切換、映像音声非連動切換、クロスポイントメモリー (9メモリー)、プリセットメモリー (8メモリー)、ラストメモリー、アンチストーム、コネクションリセット、制御コマンド (32コマンド)、ボタンロック、システムチェック、電源スタンバイ
その他仕様電源電圧AC ~ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz
消費電力約108 W (電気用品安全法 1/8出力)
外形寸法430 (W) × 88 (H) × 350 (D) mm (EIAラック2U、突起物含まず)
質量7.7 kg
温度使用範囲:0 °C ~ +40 °C
保存範囲:-20 °C ~ +80 °C
湿度使用範囲:20 % ~ 90 % (ただし結露なきこと)
保存範囲:20 % ~ 90 % (ただし結露なきこと)
付属品電源コード (1.8 m)、ラック取付金具一式、ケーブル固定ブラケット×7、結束バンド×7、
ターミナルブロック (8ピン)、ターミナルブロック (6ピン)×2、ターミナルブロック (5ピン)×5 、ターミナルブロック (3ピン)×3 、ターミナルブロック5.08mm (4ピン)×2、ターミナルブロック5.08mm (2ピン)
オプションオフセットラック取付金具(RM-OFS220)
※ 製品の詳細に関しては、最新の仕様書をご確認ください。

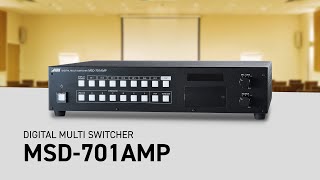

MSD-701AMP PR
1:00
MSDシリーズ RS-232Cコマンド リモートコントロールプログラム設定
5:05
MSDシリーズ PJLinkコマンド リモートコントロールプログラム設定
5:15
技術資料バージョンサイズフォーマット
仕様書 MSD-701AMP Ver.1.3.00.4 MBPDF
設置ガイド MSD-701AMP Ver.1.1.10.8 MBPDF
ユーザーズガイド MSD-701AMP Ver.1.5.03.5 MBPDF
コマンドガイド MSD-701AMP Ver.1.7.01.7 MBPDF
外形寸法図 MSD-701AMP 0.9 MBPDF
外形寸法図 MSD-701AMP 0.4 MBDXF
コマ図 MSD-701AMP 0.4 MBDXF/DWG
