販売状況 型番 概要 標準価格
販売中 MSD-6203 標準モデル 700,000 円
販売中 MSD-6203 Dan Dante 出力モデル 850,000 円
8入力3出力のスキャンコンバータ内蔵デジタルマルチスイッチャです。
映像入力はデジタル8系統とアナログ2系統を搭載し、HDMI信号、HDBaseT信号、DVI信号、コンポジットビデオ信号、Y/C信号、アナログRGB信号およびアナログYPbPr信号の入力が可能です。
入力された映像信号は、最大4K@30の解像度に変換し、HDMI信号またはHDBaseT信号で出力します。
さらに、HDBaseT入力コネクタからPoH受電対応のHDMI Cat送信器へ給電できます。

音声入力はデジタル8系統とアナログ2系統を搭載し、選択した音声信号をデジタル音声として出力します。また、デジタル音声出力3系統の中から1系統を選択し、アナログ音声に変換して出力することができます。さらに、リップシンク機能を搭載していますので、映像と音声のズレを補正することができます。

制御用通信ポートとしてRS-232CとLANを装備しており、各種設定を遠隔操作することができます。遠隔操作以外に、制御コマンドを登録することで、RS-232C、LAN、CECまたはコンタクトクロージャから本機に接続された外部機器の制御が可能です。制御コマンドには、ウェイト機能 (実行待ち) があります。そのため、プロジェクターなどの電源制御用としてクーリング時間経過後に制御コマンドを送信する設定も可能です。
制御コマンドの実行は、フロントキー、RS-232CまたはLANから行えるほか、入力チャンネル選択ボタン操作時や電源ボタンのON時またはOFF時にも行うことができます。

ラインアップは標準モデルの他にDante出力モデルを用意しています。
ネットワーク音声を使用すると、サンプリング周波数48 kHz、64チャンネルの音声を1本のLANケーブルで送信できます。
特長
  • 映像
    • 最大解像度 4K@30
    • デジタルケーブル補償機能
      入力 最大 30 m (1080p@60) 、最大 20 m (4K@30)
      出力 最大 40 m (1080p@60) 、最大 30 m (4K@30)
    • Cat6ケーブルで最大150 m 延長可能 (ロングリーチモード使用時)
    • 動き適応型I/P変換
    • スキャンコンバート機能
    • アスペクト保持機能
    • 映像左右反転
    • 疑似シームレス切換
    • A/D変換出力
    • アンチストーム機能
  • 音声
    • 音声A/D、D/A変換機能
    • 音声入出力レベル補正機能
    • リップシンク機能
    • 音声ダウンミックス機能
    • Dante出力 (オプション)
  • 画面合成
    • 最大4入力映像の4画面合成出力
    • ウインドウごとの表示優先順位設定
    • ウインドウごとの表示ON / OFF設定
  • 制御入力
    • RS-232C、LAN
  • 制御出力
    • 制御コマンド出力機能 (プロジェクター制御など)
    • PJLink対応
    • CECによるシンク機器の電源制御
    • コンタクトクロージャ
  • その他
    • PoH給電機能 (HDBaseT入力)
    • EDIDエミュレート機能 (コピー機能付)
    • WEBブラウザ制御
    • 入力チャンネル自動切換
    • 映像音声非連動切換対応
    • クロスポイントメモリ機能
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • オペレーションロック機能
    • HDBaseTはRS-232C・LAN・CECに対応
    • 電源スタンバイ
項目内容
映像入力信号HDMI / DVI1系統
HDMI Deep Color対応 / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応
TMDSクロック:25 MHz ~ 300 MHz、TMDSデータレート:0.75 Gbps ~ 9 Gbps
ケーブル補償機能搭載、EDIDエミュレート機能搭載、CEC対応
コネクタ:HDMI Type A (19ピン)・メス

対応フォーマット:
VGA ~ 4K (ドットクロック:25 MHz ~ 300 MHz)
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (4K@30まで対応)
5系統 ※DVI-Iコネクタはアナログとの切り換え使用
HDMI Deep Color対応 / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応
TMDSクロック:25 MHz ~ 225 MHz、TMDSデータレート:0.75 Gbps ~ 6.75 Gbps
ケーブル補償機能搭載、EDIDエミュレート機能搭載、CEC対応 (HDMIコネクタのみ)
コネクタ: HDMI Type A (19ピン)・メス×3、DVI-I (29ピン)・メス×2

対応フォーマット:
VGA ~ QWXGA (ドットクロック:25 MHz ~ 165 MHz)
 ※WUXGA / QWXGAはReduced Blankingのみ対応しています
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
HDBaseT2系統
HDBaseT
HDCP 1.4 対応
EDIDエミュレート機能搭載、RS-232C対応、LAN対応、CEC対応、
PoH給電機能搭載 (IEEE 802.3af相当)
コネクタ:RJ–45
ケーブル:CAT.5E HDC、Cat5e UTP / STP、Cat6 UTP / STPケーブル

対応フォーマット:
VGA ~ 4K (ドットクロック:25 MHz ~ 300 MHz)
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (4K@30まで対応)
アナログ2系統 ※HDMI / DVIとの切り換え使用
コンポジットビデオ / Y/C / アナログRGB / アナログYPbPrを自動認識
コンポジットビデオ:1.0 V[p-p] / 75 Ω
Y/C:1.0 V[p-p](Y) / 0.286 V[p-p](C) / 75 Ω
アナログRGB: 0.7 V[p-p](Sync on Green時1.0 V[p-p]) / 75 Ω
HS/VS TTLレベル、CS TTLレベル、Sync on Green
アナログYPbPr:1.0 V[p-p](Y) / 0.7 V[p-p](Pb・Pr) / 75 Ω
EDIDエミュレート機能搭載
コネクタ:DVI-I (29ピン)・メス

対応フォーマット:
VGA ~ QWXGA (ドットクロック:25 MHz ~ 165 MHz)
 ※WUXGA / QWXGAはReduced Blankingのみ対応しています
NTSC / PAL
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
音声入力信号デジタルオーディオ8系統 ※アナログオーディオとの切り換え使用
マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数:32 kHz ~ 192 kHz、量子化ビット数:16 bit ~ 24 bit
基準レベル:-20 dBFS、最大入力レベル:0 dBFS
コネクタ: HDMI Type A (19ピン)・メス×4、RJ-45×2、DVI-I (29ピン)・メス×2
アナログオーディオ2系統 ※デジタルオーディオとの切り換え使用
ステレオL/R バランス / アンバランス信号
入力インピーダンス:48 kΩ バランス / 24 kΩ アンバランス
基準レベル:-10 dBu、最大入力レベル:+10 dBu
コネクタ:ターミナルブロック (5ピン)
映像出力信号HDMI / DVI3系統 ※HDBaseTとの切り換え使用
HDMI Deep Color対応 / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応
TMDSクロック:65 MHz ~ 297 MHz、TMDSデータレート:1.95 Gbps ~ 8.91 Gbps
ケーブル補償機能搭載、CEC対応
コネクタ:HDMI Type A (19ピン)・メス
HDBaseT3系統 ※HDMI / DVIとの切り換え使用
HDBaseT
HDCP 1.4 対応、RS-232C対応、LAN対応、CEC対応
コネクタ:RJ-45
ケーブル:CAT.5E HDC、Cat5e UTP / STP、Cat6 UTP / STPケーブル
対応フォーマットXGA / WXGA (1280x768) / WXGA (1280x800) / Quad-VGA / SXGA / WXGA (1360x768) /WXGA (1366x768) / SXGA+ / WXGA+ / WXGA++ / UXGA / WSXGA+ / VESAHD / WUXGA / QWXGA
※VESAHD / WUXGA / QWXGAはReduced Blankingで出力します
720p / 1080i / 1080p / 4K (3840 x 2160) / 4K (4096 x 2160)
音声出力信号デジタルオーディオ3系統 ※HDMI / DVIとHDBaseTとの切り換え使用
マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数:32 kHz ~ 192 kHz、量子化ビット数:16 bit ~ 24 bit
基準レベル:-20 dBFS、最大出力レベル:0 dBFS
コネクタ:HDMI Type A (19ピン)・メス×3、RJ-45×3
アナログオーディオ1系統 ※デジタルオーディオ3系統の中から1系統を選択して出力
ステレオ L/R バランス / アンバランス信号
出力インピーダンス:100 Ω バランス / 50 Ω アンバランス
基準レベル:-10 dBu、最大出力レベル:+10 dBu
コネクタ:ターミナルブロック (5 ピン)
ネットワークオーディオ
(オプション)
1系統
フォーマット:Danteプロトコル
サンプリング周波数:48 kHz、量子化ビット数:24 bit
出力数:64チャンネル
コネクタ:RJ-45×2 (Primary / Secondary)
ケーブル最大延長距離デジタル入力部HDMI / DVI : 30 m (1080p@60)、20 m (4K@30)
HDBaseT :100 m、150 m (ロングリーチモード使用時)
デジタル出力部HDMI / DVI : 40 m (1080p@60)、30 m (4K@30)
HDBaseT :100 m、150 m (ロングリーチモード使用時)
機能アナログビデオ処理部3次元Y/C分離
スキャンコンバート部動き適応型 I/P 変換、アスペクト保持、
画像調整(ブライトネス、コントラスト、表示位置、表示サイズなど)、疑似シームレス切換
その他画面合成、映像左右反転、WEBブラウザ制御、入力チャンネル自動切換、音声レベル調整 (入出力個別設定可能)、リップシンク (最大16フレーム)、音声ダウンミックス、映像音声非連動切換、クロスポイントメモリ (9メモリ)、プリセットメモリ (12メモリ)、ラストメモリ、アンチストーム、コネクションリセット、制御コマンド (32コマンド)、オペレーションロック、電源スタンバイ
外部制御RS-232C1系統 ターミナルブロック (3ピン)
LAN1系統 RJ-45コネクタ 10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI / MDI-X
コンタクトクロージャ9系統 ターミナルブロック (6ピン) 無電圧接点 定格DC 24 V 500 mA
外部コントロール外部機器に対してRS-232CおよびLANからのコマンド出力とコンタクトクロージャによる接点制御、PJLink (class1) 対応、CECによるシンク機器の電源制御
その他仕様電源電圧AC ~ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz
消費電力標準構成時:約118 W
オプション構成時 (ネットワークオーディオ) :約125 W
外形寸法430 (W) × 88 (H) × 400 (D) mm (EIAラック2U、突起物含まず)
質量標準構成時:6.7 kg
オプション構成時 (ネットワークオーディオ) :7.0 kg
温度使用範囲:0 °C ~ +40 °C
保存範囲:-20 °C ~ +80 °C
湿度使用範囲:20 % ~ 90 % (ただし結露なきこと)
保存範囲:20 % ~ 90 % (ただし結露なきこと)
付属品電源コード (1.8 m)、ラック取付金具、コードクランプ×7、ターミナルブロック(6ピン)×3、ターミナルブロック(5ピン)×3、ターミナルブロック(3ピン)
オプションDVI-I・オス-高密度D-sub15ピン・メス変換ケーブル (0.3 m) (CC-03)

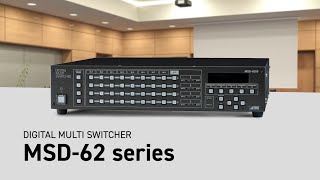

MSD-62シリーズ PR
2:16
MSDシリーズ RS-232Cコマンド ブラウザ設定
5:34
MSDシリーズ PJLinkコマンド ブラウザ設定
5:08
MSDシリーズ RS-232Cコマンド 本体設定
4:57
MSDシリーズ PJLinkコマンド 本体設定
3:33
MSDシリーズ RS-232Cコマンド リモートコントロールプログラム設定
5:05
MSDシリーズ PJLinkコマンド リモートコントロールプログラム設定
5:15
技術資料 バージョン サイズ フォーマット
仕様書 MSD-6203 Ver.1.4.0 316KB PDF
仕様書 MSD-6203 Dan Ver.1.4.0 316KB PDF
ユーザーズガイド MSD-6203 Ver.2.2.0 3,818KB PDF
ユーザーズガイド MSD-6203 Dan Ver.2.2.0 3,818KB PDF
コマンドガイド MSD-6203 Ver.1.0.2 1,785KB PDF
コマンドガイド MSD-6203 Dan Ver.1.0.2 1,785KB PDF
外形寸法図 MSD-6203 793KB PDF
外形寸法図 MSD-6203 523KB DXF
外形寸法図 MSD-6203 Dan 793KB PDF
外形寸法図 MSD-6203 Dan 523KB DXF
コマ図 MSD-6203 392KB DXF/DWG
コマ図 MSD-6203 Dan 392KB DXF/DWG
